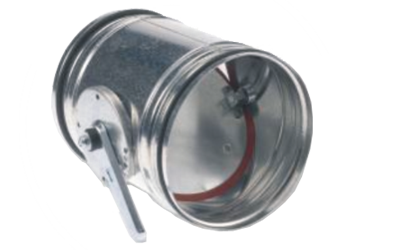

Van điều chỉnh lưu lượng hay còn gọi là van kéo có cần gạt tay là một loại phụ kiện ống gió tròn.Thiết bị này được lắp đặt ở ngay trên đường ống gió cấp, hồi hay có thể lắp sau cửa gió tuỳ theo thiết kế cụ thể. Mục đích để đóng, mở và điều chỉnh lưu lượng gió truyền đi trong đường ống chính hay các đường ống nhánh.

Van điều chỉnh lưu lượng có thể nói là một trong những phụ kiện ống gió tròn được sử dụng khá phổ biến, có mặt nhiều nhất trong các hệ thống thông gió điều hoà không khí, xử lý không khí.

1. Phân loại

- Van ống gió có phần tay gạt ngang gắn trực tiếp điều chỉnh trục cánh van đóng mở qua bạc và vít hãm.

- Van gió tròn có tay gạt điều khiển dạng trục vít, bánh vít. Loại này thì được đánh giá có vận hành điều khiển êm ái, tay trục vít ăn khớp với bánh vít côn gắn trên trục cánh ván đóng mở cánh van.

2. Thông số kỹ thuật

- Vật liệu sản xuất: Chủ yếu là tôn mạ kẽm, Inox.

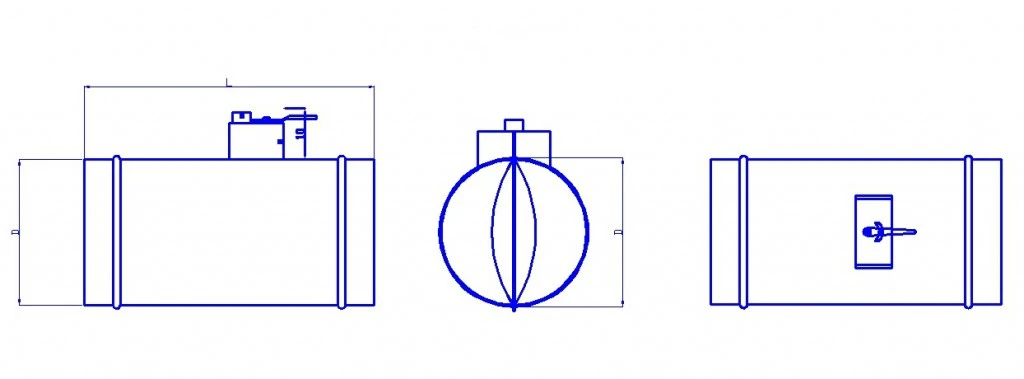

- Cấu tạo: Bao gồm thân van gió, trục van, cánh van, và bộ phận điều chỉnh. Trong đó số lượng cánh van gió tròn chỉ có duy nhất 1 cánh.

- Kích thước: Độ dày từ 0.75 -1.15 mm tuỳ theo thiết kế và chiều dài hệ thống đường ống, vị trí cụ thể mà nó được lắp đặt.

- Nhiệt độ giới hạn: -20°C đến 120°C

3. Quy trình sản xuất

- Thân van gió được định hình, uốn và cắt tự động trên máy CNC và có gân tăng cứng. Trên thân được đột lỗ chính xác, đồng bộ, phù hợp với bạc, trục và cánh để có hoạt động hiệu quả tối đa.

- Cánh van gió được định hình và có gân tăng cứng hình chữ V ở giữa.

- Trục van gió làm từ thép vuông 10×10 (mm), có mạ kẽm nhúng nóng. Máy sản xuất trục van là máy tiện CNC.

- Bạc van có kết cấu 2 khối bằng thép mạ kẽm, có lỗ tròn 10×10 để tạo liên kết vững chắc không dùng ốc với trục van.

- Các mối liên kết trong van ống gió tròn tay gạt là liên kết chìm, gia công nguội hoặc hàn nối bằng điện.

- Bộ phận điều khiển van gió thì được sản xuất phù hợp cho từng kiểu van, đáp ứng tiêu chuẩn hiện hành.

4. Ưu điểm

- Thiết kế với kích thước đa dạng để phù hợp cho nhiều loại đường ống, nhu cầu lắp đặt khác nhau ở mọi công trình.

- Hệ thống tay gạt điều chỉnh thuận tiện giúp cho người dùng chủ động được trong việc điều chỉnh và cấp gió hồi linh hoạt, đóng mở hệ thống khi cần thiết.
