Van động cơ ống gió tròn là thiết bị quan trọng trong hệ thống điều hòa không khí và thông gió (HVAC), có chức năng điều tiết lưu lượng gió trong đường ống, giúp kiểm soát áp suất, hướng gió, và đảm bảo hoạt động hiệu quả của toàn hệ thống.

1. Cấu tạo

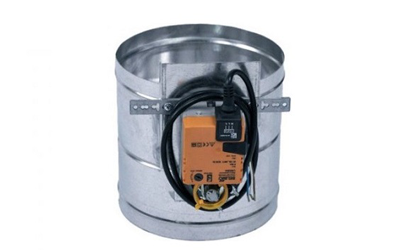

Van bao gồm thân van hình trụ tròn, được chế tạo từ tôn mạ kẽm hoặc inox tùy theo yêu cầu kỹ thuật. Cánh van có thể xoay được nhờ trục điều khiển nối với động cơ điện. Động cơ được lắp trực tiếp trên thân van và hoạt động theo tín hiệu điều khiển từ hệ thống trung tâm.

2. Nguyên lý hoạt động

Van được điều khiển đóng – mở hoặc điều chỉnh góc nghiêng của cánh van thông qua mô-tơ điện. Khi nhận tín hiệu, động cơ xoay trục để điều chỉnh cánh van, từ đó kiểm soát lượng không khí đi qua đường ống. Van có thể hoạt động theo cơ chế On/Off hoặc tuyến tính (modulating) tùy theo loại động cơ sử dụng.

3. Ứng dụng

- Van động cơ ống gió tròn thường được lắp đặt tại:

- Các nhánh phân phối gió trong hệ thống thông gió trung tâm

- Vị trí cần kiểm soát lưu lượng theo khu vực (zone control)

- Hệ thống HVAC cho văn phòng, nhà máy, trung tâm thương mại

4. Ưu điểm

- Thiết kế nhỏ gọn, dễ lắp đặt trên đường ống gió tròn

- Điều khiển tự động, kết nối linh hoạt với hệ thống BMS

- Độ kín cao, giúp giảm rò rỉ không khí

- Vận hành êm ái, độ bền cao

- Tùy chọn vật liệu cho các môi trường ăn mòn hoặc yêu cầu cao về vệ sinh

5. Thông số kỹ thuật cơ bản

- Đường kính ống gió: từ Ø100 đến Ø500 (hoặc theo yêu cầu)

- Vật liệu thân van: tôn mạ kẽm hoặc inox 304

- Cánh van: tôn mạ kẽm/inox, trục truyền động bằng thép hoặc inox

- Động cơ: sử dụng loại 24V/230V, có tín hiệu điều khiển 2 điểm hoặc 0-10V (tuyến tính)

- Nhiệt độ làm việc: -20°C đến +80°C

6. Lựa chọn theo yêu cầu

Chúng tôi cung cấp van động cơ cho ống gió tròn với nhiều tuỳ chọn về kích thước, vật liệu và loại động cơ. Ngoài ra, có thể tích hợp thêm cảm biến lưu lượng hoặc module điều khiển từ xa theo yêu cầu kỹ thuật.
